Повышаем вольтаж: проводка Ява с деталями ИЖ

В силу разных причин вы можете быть обладателем легендарной Явы — это мотоцикл вашего отца, старшего брата или вы просто купили легендарный транспорт по случаю. Но вот незадача — мотоцикл зачастую далек от идеального состояния, к примеру, вас может огорчить такая неприятность, как расслоившаяся от старости проводка Ява наверняка хранилась в неотапливаемом сарае или гараже, а нового комплекта в вашем городе не найти.

Что самое обидное — работы по замене большинства деталей и узлов достаточно просты, но отсутствие запчастей обездвиживает ваше транспортное средство на неопределенный срок. Мало того, цена деталей с каждым годом имеет свойство расти, что вынуждает проявлять умелые руки и смекалку. Зато результат оправдывает все ожидания.

ИЖ в качестве донора запчастей

Рассмотрим, к примеру, переход с 6 вольт на 12-ти вольтовую схему электрооборудования, причем, детали для такой переделки мы позаимствуем от мотоцикла ИЖ — благо их достаточно много продается на постсоветском пространстве.

Обратите внимание! Производитель мотоциклов JAWA сам изменил вольтаж на следующих своих моделях. И логичнее было бы использовать оригинальные детали, но, как говорилось выше — отсутствие запчастей и их заоблачная цена не дают такой возможности.

Проводка на Яву при этом останется прежней — если ее состояние удовлетворительное, а вот лампы и катушку придется заменить. Но зато вы получите более мощную систему, что отразится на всех характеристиках мотоцикла.

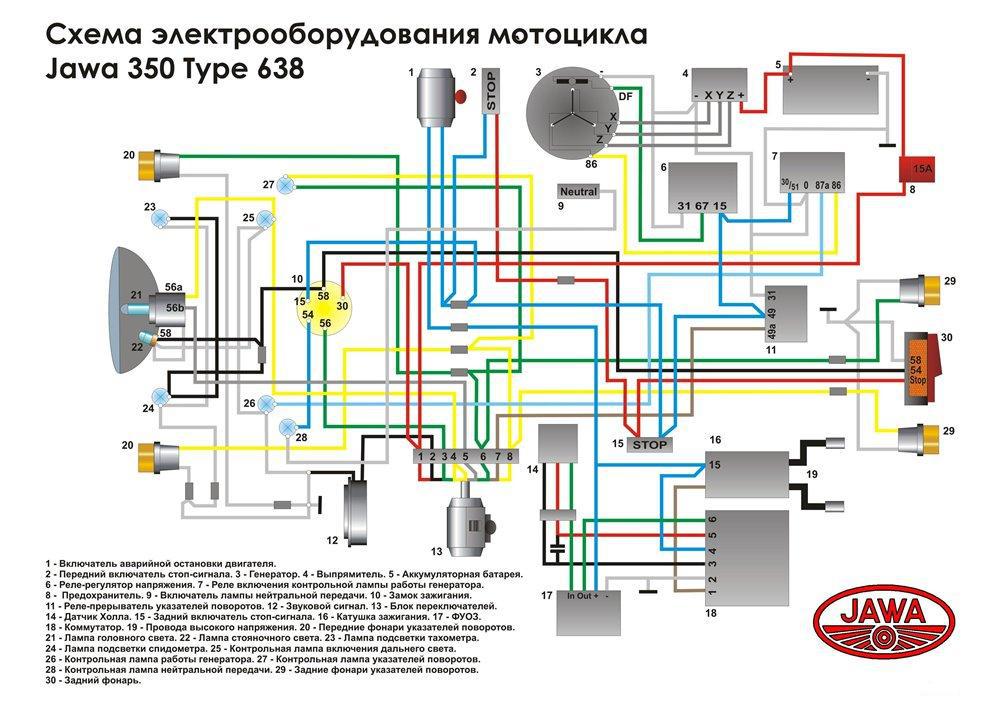

Совет! Если решились на подобную переделку — вам потребуется и схема проводки Ява 12 В, представленная выше в большом разрешении (1000х700)

Причины переделки:

• Устранение слабого света фары — явление, свойственное всем Явам с 6В оборудованием;
• Устранение недозарядки аккумулятора при продолжительной езде с малыми оборотами;
• Поломки и отказы вследствие износа родных 6V деталей;
• Отсутствие возможности приобретения оригинальных узлов и расходных материалов;

Что берем у отечественного мотопрома

Обратите внимание! 12-вольтовые узлы ИЖа довольно легко приспособить к 634-му мотору своими руками. Именно поэтому данную переделку и стоит рассматривать в качестве рабочего варианта.

Совет: Существуют переделки и с применением деталей от китайских скутеров и мопедов Дельта. Но мы их не рекомендуем, поскольку качество деталей не на высоте.

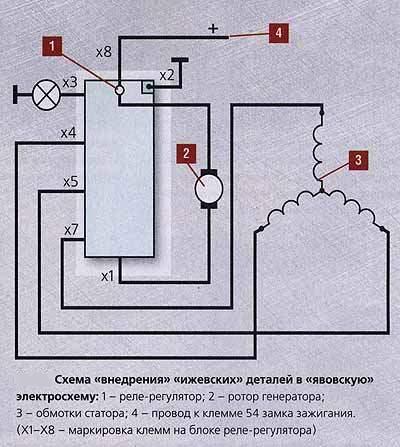

Фактически от ИЖа нам потребуется минимальный набор деталей:

• реле-регулятор, обозначен на фото ниже под №1;
• ротор генератора (под №2);
• обмотки статора (под №3);
• подающий провод к замку зажигания на клемму 54 (под №4).

Справочно: также на схеме инсталляции «ижевских» деталей в электросхему Явы обозначена маркировка клемм блоке реле-регулятора (с Х1 по Х8).

Заказные детали

Без помощи токаря не обойтись. А раз так, то начните с его поиска по знакомым или по газетным объявлениям.

Ему вы закажете:

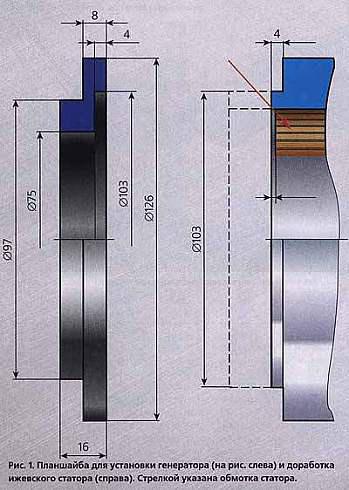

• Переходную шайбу (планшайбу) для установки генератора;
• Доработку статора – обращенную к коленвалу сторону придется укорачивать;
• Проточку посадочного места.

Обратите внимание! Дорабатывать в гаражных условиях статор не следует, т.к. точно выдержать посадочный диаметр будет сложно. И в дальнейшем, после сборки ротор наверняка будет задевать за катушки статора, что приведет к их повышенному износу.

На видео ниже демонстрируется работа мотоцикла Ява с генератором от ИЖ на 12 вольт.

Именно такой результат и получится, если придерживаться предлагаемой процедуры модернизации вашей Явы.

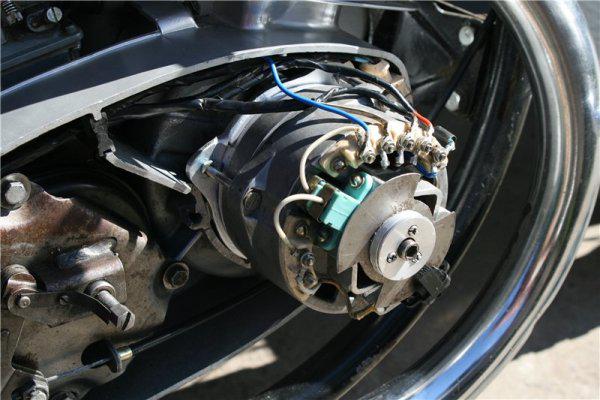

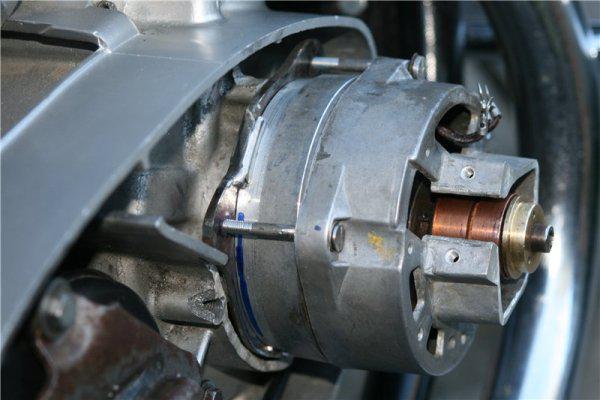

Работы по переделке

Приступаем к непосредственной работе на Яве.

Инструкция по переделке будет следующей:

• Прикручиваем планшайбу болтами М6. Используем только с утапливаемыми заподлицо головками, поскольку обычные болты будут мешать работе ротора.

• Устанавливаем ротор и проверяем его вращение. Он должен свободно и без люфтов прокручиваться на оси.

• Зажимаем его вместе с фланцем под модулятор с помощью болта.
• Монтируем статор. Вначале выводим клемму центра обмоток статора — она потребуется для реле контрольной лампы работы генератора.

Обратите внимание! Использование деталей от ВАЗ практикуется и в переделках на автомобилях других отечественных марок. В частности схема электропроводки УАЗ 31514 построена с использованием коммутатора от ВАЗ 2108.

• Подключаем провода.
• Устанавливаем пластину-прерыватель.

Совет: установка зажигания с применением датчика Холла делает момент искрообразования более прогнозируемым, что улучшает воспламенение смеси. Раз уж мы модернизируем электрооборудование, то имеет смысл и улучшить заодно систему зажигания.

На этом все. Остается только проверить работоспособность нашей модернизации, для чего запускаем двигатель со снятой крышкой. При необходимости, выставляем и регулируем угол зажигания.

В заключение

Надеемся, что отсутствие оригинальных запчастей на JAWA не остудит ваше желание восстановить работоспособность двухколесного транспортного средства. Тем более, что предложенный метод повышения вольтажа опробован на многих мотоциклах чехословацкого производства, и при аккуратности сборки результат оправдал все возлагаемые на него надежды.

Благодаря переходу на 12-ти вольтовую схему улучшается искрообразование в цилиндрах, топливовоздушная смесь сгорает более интенсивно, что сказывается на приемистости и мощности, а АКБ постоянно получает ток зарядки, невзирая на обороты двигателя.
