Оригинальная и цветная схема проводки ИЖ Планета 3
Спустя 4 года с момента появления второй Планеты (1966г.), заводчане внесли в ее конструкцию ряд изменений, призванных улучшить технические параметры и внешний облик мотоцикла. Так на свет появилась ИЖ Планета 3, ставшая для многих наших соотечественников настоящим символом свободы.
Отличия от второй Планеты
Для многих современных граждан информация о том, что отечественные мотопроизводители неустанно трудились над улучшением своих моделей в эпоху тотального дефицита, может оказаться неожиданной.
Обратите внимание! Факт имеет место, более того, подкреплен официальными документами, в частности 1970N04P16-17 – это исходящий номер заводского информационного бюллетеня, в котором рассказывалось о проведенных изменениях.
Мотоцикл нового поколения получил:
- Фонари указателей поворотов — впервые в отечественной практике;
- Полупроводниковое реле управления указателями поворотов (устанавливалось в фаре);
- Новой размерности колеса и шины (3,50х18 против прежних — 3,25х19);
- Новый аккумулятор увеличенной емкости марки (старый на ИЖ Планета 2 — ЗМТ-6);
- И, конечно же, большую мощность двигателя. Силовой агрегат теперь развивал 18 л.с.
Модификации
Но и на этом инженеры-создатели не остановились и, выпустив с конвейера пятимиллионную машину, представили модификацию ИЖ Планета 3-01.
В числе нововведений следует отметить:
- Подножки для заднего пассажира;
- Дуги безопасности;
- Зеркало заднего вида;
- Руль новой конструкции.
Справочно: Изменения оплачивал покупатель из собственного кармана. В частности, цена на ИЖ Планета 3-01 составляла 750 рублей, версия с коляской – 1140, а «сельский вариант» стоил еще дороже. Благо, что инструкция по уходу прилагалась при покупке, что облегчало обслуживание.
Отличительные особенности электрооборудования
Применяемая схема проводки на ИЖ Планета 3 была традиционной, а основные параметры электрооборудования представлены ниже в таблице.
| Система зажигания | Батарейная, ЗМТР-10 |
| Напряжение сети | 6 вольт |
| Источник электроэнергии | Генератор Г-35М7 (позже заменен на модифицированный Г-36М8), 45 Вт |
| Катушка зажигания | ИЖ 56 |
| Реле-регулятор напряжения | ИЖ РР-1 |
| Электропроводка ИЖ Планета 3 | Однопроводная, с выводом «-» на массу |

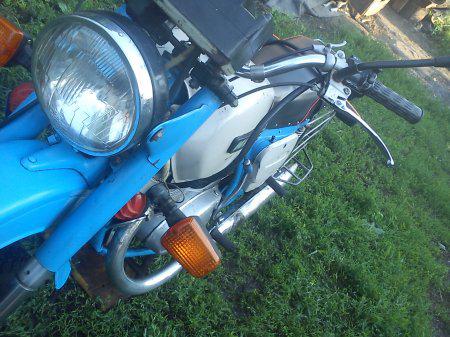

Световые приборы
На мотоцикле ИЖ Планета 3 устанавливались следующие приборы освещения:
- Левые и правые указатели поворотов с лампами А6-6;
- Переключатель указателей поворотов П201;
- Реле-прерыватель поворотов РС-419;
- Лампы стоп-сигнала А6-15;
- Лампы габаритных огней А6-2;
- Переключатель режимов света с кнопкой звукового сигнала П200;
- Датчик положения трансмиссии (нейтрали) с контрольной лампой А60,25;
- Лампа головного света А6-32+32;
- Контрольная лампа А60,25работы генератора;
- Лампа габаритного огня А6-2 (переднего);

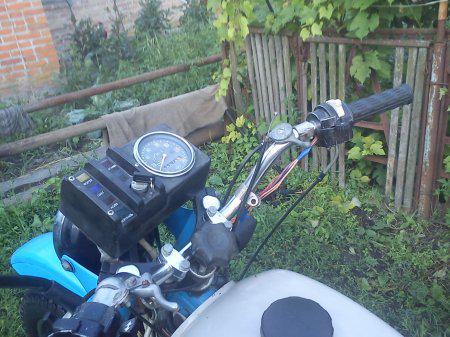

- Лампа подсветки шкалы спидометра А6-1;

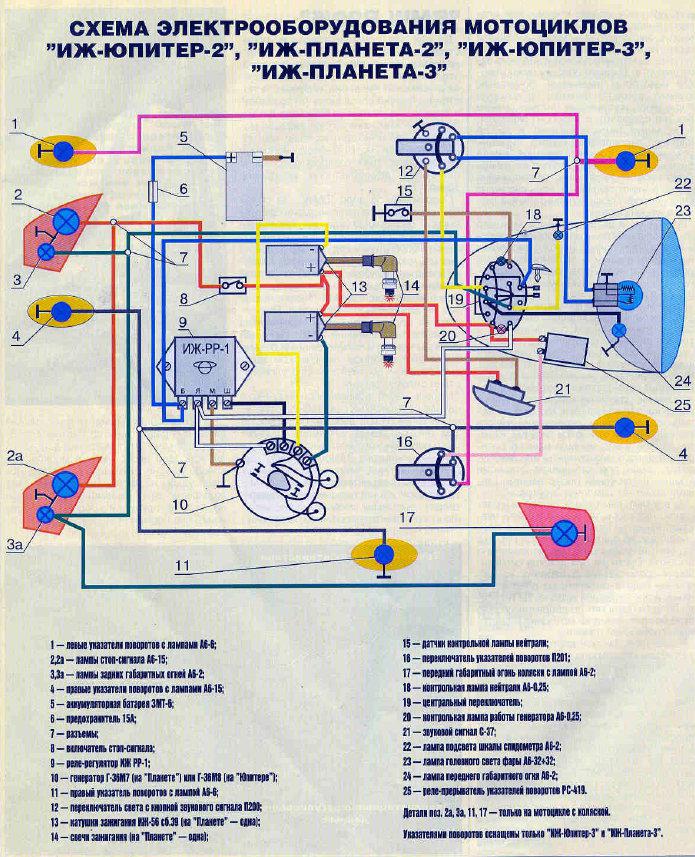

Внимание! Для любителей «оригинала» и достоверности на фото ниже представлена «родная» черно-белая схема электропроводки ИЖ Планета 3 с расшифровкой всех элементов.

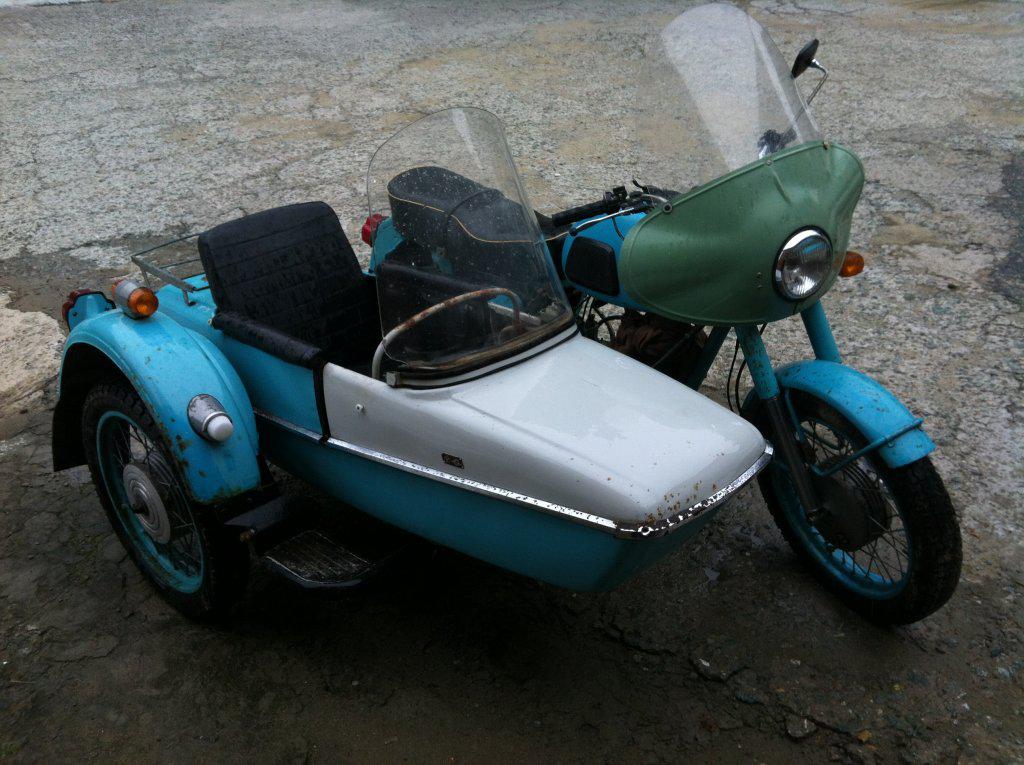

Световые приборы для моделей с коляской
К уже имеющемуся перечню добавляется:
- Лампа стоп-сигнала коляски А6-15;
- Лампа габарита коляски А6-2;
- Правый указатель поворота коляски А6-6;
- Передний габаритный огонь коляски А6-2.
Обратите внимание! Штатная проводка ИЖ Планета 3 предусматривала отсоединение коляски для эксплуатации мотоцикла без нее в двухколесном варианте. При этом, соединительные клеммы требовали аккуратности.
В заключение
Вот такой он ИЖ Планета 3 — символ эпохи семидесятых. Если он все еще пылится у вас в сарае или гараже — ремонтируйте и отправляйтесь в путь. Поверьте, он даст фору современным скутерам в плане надежности и выносливости. Удачи!
