Оригинальная проводка Ява 634: советы по эксплуатации

Чехословацкая марка JAWA хорошо известна в СССР. Ее двухколесные мотоциклы стали почитаемым и уважаемым эталоном для мотолюбителей всей страны. И это несмотря на то, что в наших суровых условиях проводка Ява 634 и другие электронные компоненты нередко выходили из строя.

Мотоциклы данной марки впервые появились в СССР в 1973 году и продавались по достаточно высокой стоимости (цена стартовала от 950 рублей в зависимости от региона). Спустя пару лет взамен «634-й» модели, имевшей 6В оборудование, чехословацкие мотостроители предложили новое поколение — «638», переведенное на более перспективное 12-ти вольтовое оборудование.

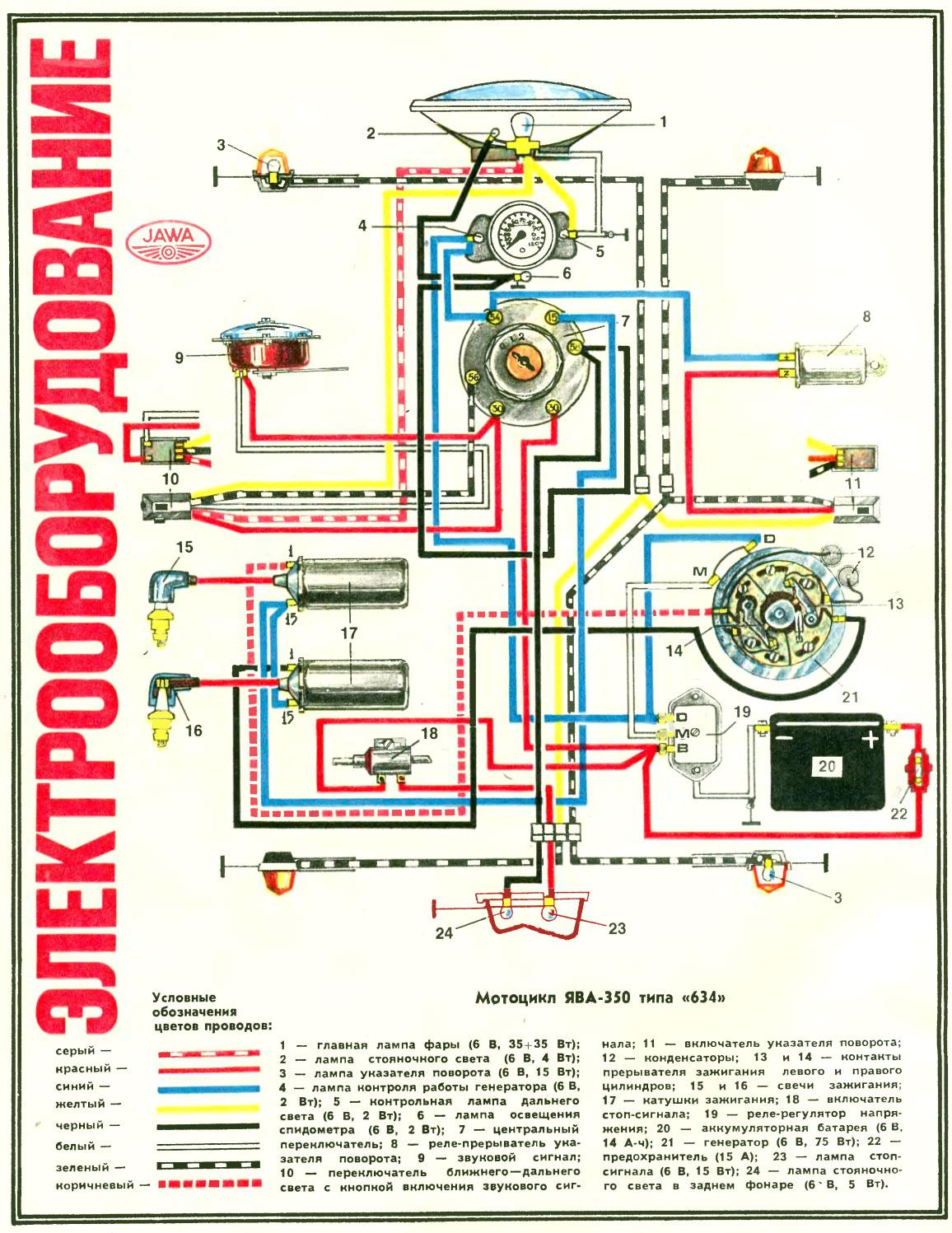

Обратите внимание! Нельзя не отметить существовавший дефицит запасных частей для мотоциклов. Даже подробная схема электропроводки Ява 634 (представлена на фото ниже) считалась большой удачей при покупке мотоцикла с рук.

Эксплуатационные особенности

Именно мотоцикл в нашей стране стал ярким подтверждением того, что двухколесное транспортное средство действительно является средством передвижения.

Владельцев и их «железных коней» можно было встретить везде:

• В лесной чаще;
• В горах;
• На городских магистралях;
• В сельской глубинке;
• На спортивных соревнованиях и т.п.

Его выносливость и безотказность на самых длительных маршрутах способствовала столь высокой популярности марки в целом. Даже перепродажа 5-ти летнего экземпляра приносила бывшему владельцу не менее 500 рублей.

Справочно: Покупка новых отечественных двухколесных мотоциклов обходилась в более скромные суммы для семейного бюджета. Дефицит запчастей, отсутствующая инструкция и мелкие поломки не останавливали от покупки мотоцикла-мечты.

Тем не менее, сложности с деталями и простая конструкция способствовали тому, что владельцы обслуживали мототехнику своими руками в самых разных местах:

• В частных гаражах;
• В подсобках;
• На балконах;
• В квартирах и т.п.

Электрооборудование мотоцикла

Несмотря на высокое качество сборки и долговечность основных узлов и агрегатов, за техническим состоянием мотоцикла необходимо было постоянно следить.

В частности, требовалось регулярное техническое обслуживание:

• Аккумуляторной батареи;
• Системы зажигания;
• Системы подачи топлива;
• Системы смазки.

Аккумулятор

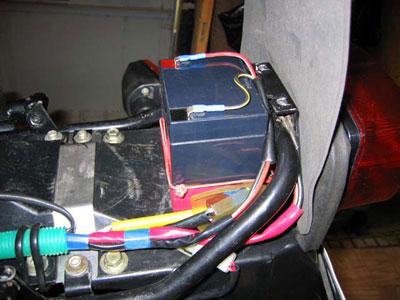

На мотоциклах чехословацкого производства устанавливалась фирменная АКБ TREPCHA 6А5. Ее обслуживание сводилось к:

• Проверке уровня электролита в каждом элементе;
• Проверке его плотности (номинальная величина — 1,26 г/см3);
• Зарядке АКБ при снижении разряда на клеммах ниже допустимых (в полностью заряженой напряжение составляет 7,8 — 8,1 вольт). Зарядку аккумулятора производят током 0,6 А.

Проводка

Схема проводки Ява 6346в также требовала пристального внимания от владельцев.

В частности:

• Все провода необходимо осматривать время от времени, и в случае обрыва или повреждения изоляции отремонтировать либо заменить.
• Проверять свечной провод. При появлении трещин в изоляции или на защитных колпачках провод следовало заменить.

Справочно: в трещинах изоляции скапливалась грязь и служила мостиком утечки тока, что влияло на искрообразование системы зажигания.

• Проверять работу выключателя стоп-сигнала, привод которого расположен довольно низко к дорожному полотну.
• Проверять состояние контактов плавкого предохранителя на 15 А;
• Проверять работу фары головного света.

В заключение

Несмотря на тот факт, что в Россию марка мотоциклов JAWA 634 не поставляется, многие из официально поставляемых моделей все еще в строю и служат своим владельцам. Надеемся, что видео и фотографии послужат хорошей иллюстрацией возможностей легендарного мотоцикла.
