Нужная схема электропроводки КАМАЗ 5511: сохраняем и используем

Бывают такие ситуации, когда схема электропроводки КАМАЗ 5511 просто необходима. Ведь вышедший из строя прибор или устройство могут не только создать проблемы с эксплуатацией транспортного средства, но и оставить его на приколе на более длительный срок. А этого допустить никак нельзя, ведь для многих своих владельцев КАМАЗ 5511 незаменимый помощник.

Общая схема

В данной публикации будет представлена общая схема, а также деталировка отдельных подсистем.

В целом же автомобиль доказал свою надежность, однако суровые эксплуатационные условия заставляют владельцев пристально следить за отдельными элементами и узлами электрохозяйства.

Деталировка электрооборудования

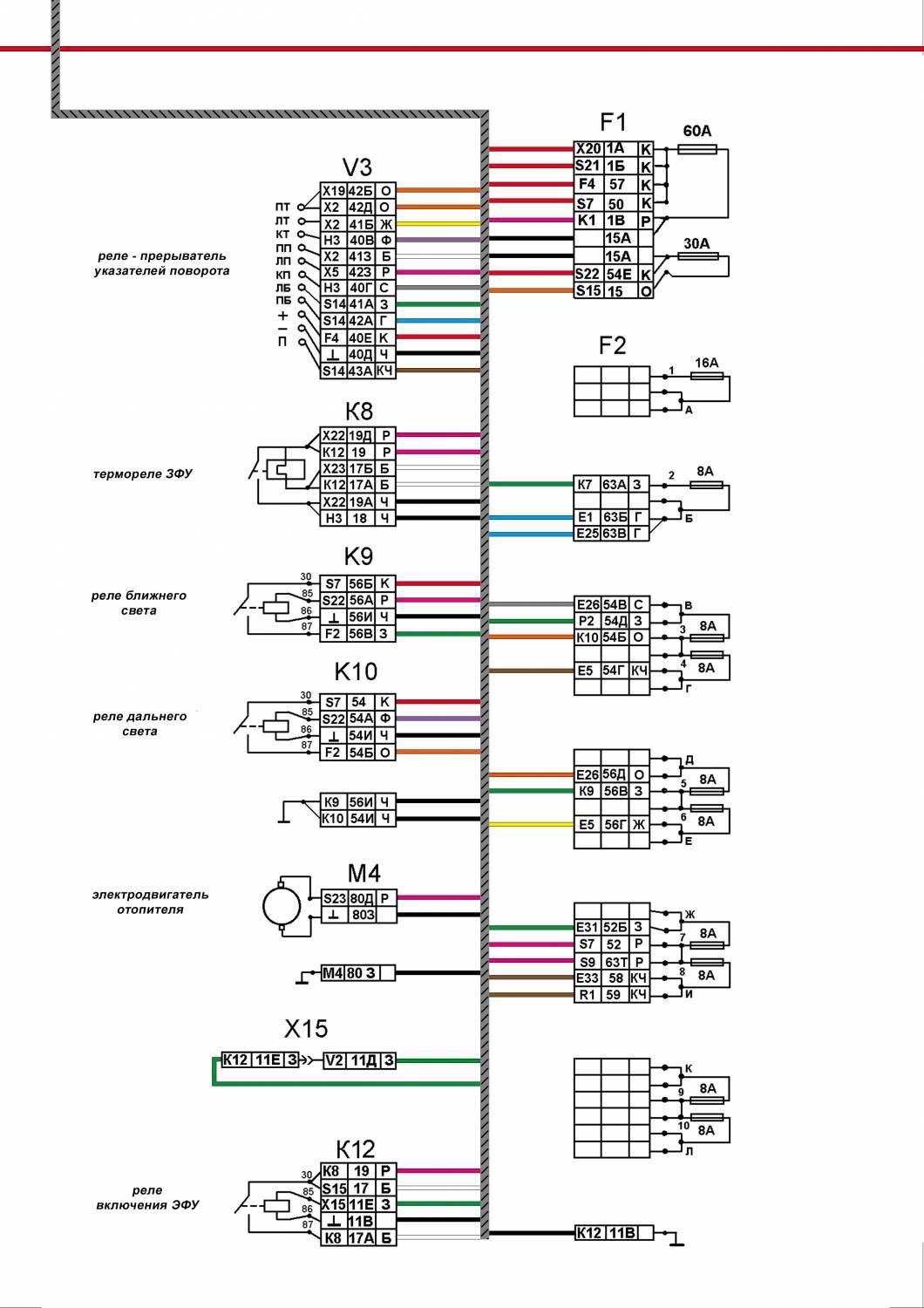

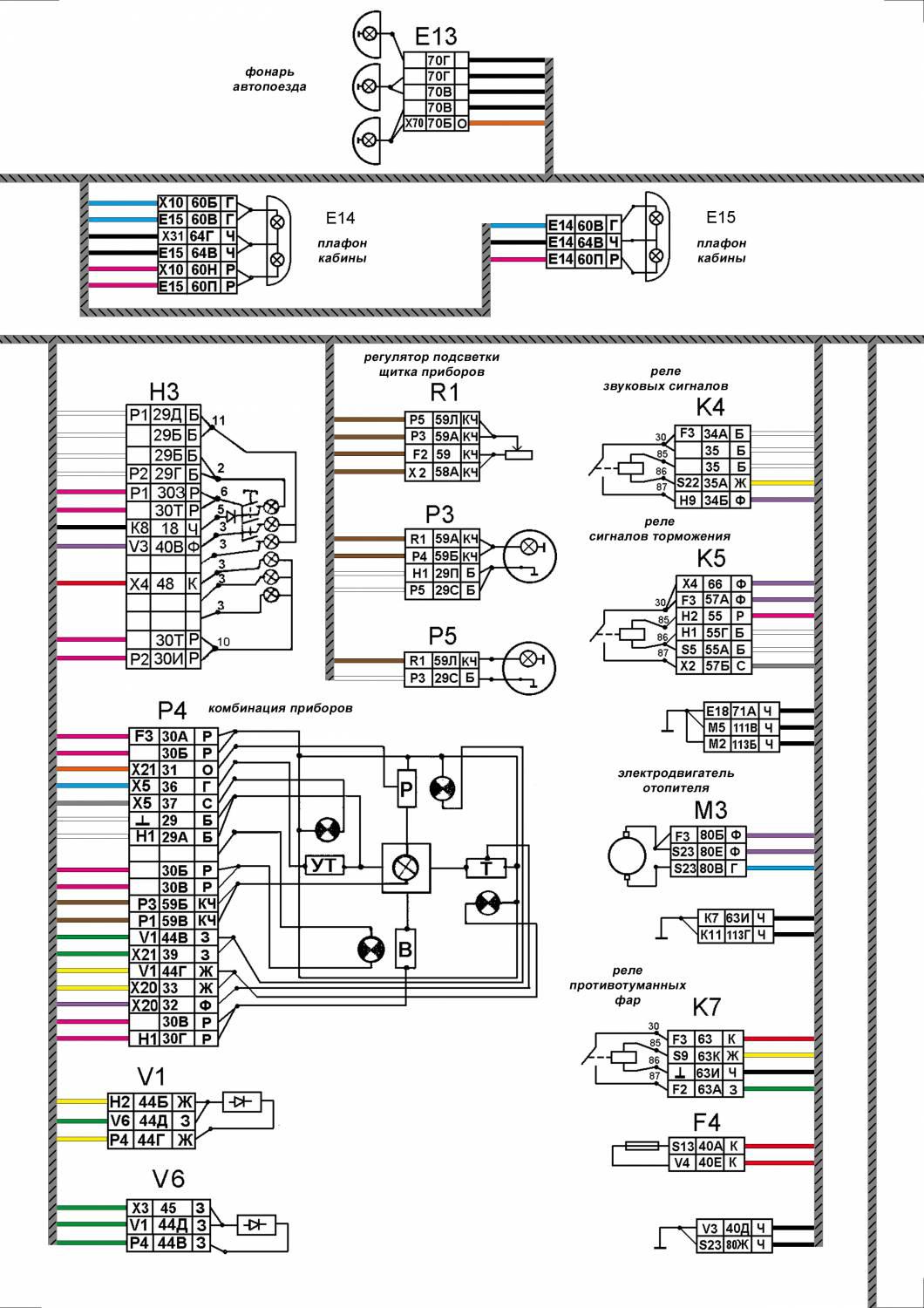

Схема электропроводки КАМАЗ 55111 в рамках данной публикации представлена в виде постраничных элементов:

1. Для удобства общая схема разделена на 10 листов (аналогично тому, как представлена инструкция в заводской документации);
2. Формат частей пронумерован нами А и В с нумерацией, где А – первый ряд, а Б – соответственно второй;
3. Такой способ вывода для распечатки в формате А3 и А4 максимально удобен;
4. Все фото в статье кликабельны и адаптированы под работу не только на ПК, но и на планшетных устройствах.

Ниже представлено, как должна осуществляться склейка публикуемых частей. Цена распечатки 10 листов в разы меньше, чем стоимость инструкции, предлагаемой различными ресурсами и издательствами.

Основные подсистемы

Обратите внимание! Схема проводки КАМАЗ 5511содержит все заводские обозначения, что существенно облегчает идентификацию элементов во время ремонта своими руками.

Также следует помнить о модификациях автомобиля при обслуживании и ремонте, поскольку проводка КАМАЗ 5511 может иметь отличия.

В частности:

• на отечественных дорогах колесит немало конверсионной техники, имеющей экранированные элементы,
• ряд модификаций выпускались для жарких стран, поэтому подключение более мощного отопителя кабины невозможно на штатные провода и т.п.

Также могут существовать отличия в органах комфорта в кабине водителя.

Но в большинстве своем, схема универсальна, поскольку перед автопроизводителем ставилась задача по созданию ремонтопригодного самосвала, который можно вернуть в строй в случае поломки за короткое время.

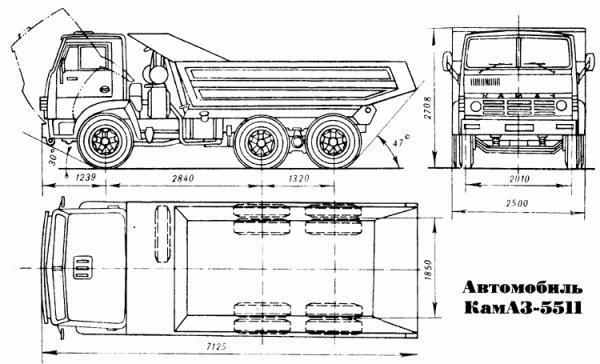

Общие данные

Народное хозяйство тех лет требовало мощный и надежный самосвал, что и определило общие характеристики транспортного средства.

В те годы наблюдался общесоюзный строительный бум, поэтому требовался:

• надежный и неприхотливый в обслуживании автомобиль;
• с большой грузоподъемностью;

• с высокой проходимостью;
• способностью работы на дешевом топливе;

• допускающий круглосуточную эксплуатацию (в условиях Крайнего Севера);
• с высокой унификацией узлов и агрегатов выпускаемых и разрабатываемых моделей.

И такой автомобиль появился благодаря целенаправленному и самоотверженному труду сотен специалистов автомобильного дела.

Обратите внимание! Самое лучшее подтверждение удачности конструкции — это факт эксплуатации самосвала и в наши дни.

Выводы

Еще ряд аспектов продемонстрировано на видео в данной публикации. Выражаем уверенность, что электропроводка КАМАЗ 55111 перестала быть для вас загадкой, а представленные материалы помогут выбраться вам из сложной ситуации на дороге вдали от СТО и автомастерских.
