Замена ламп подсветки центральной консоли, регулировка ручника

В этой теме расскажу, как я менял лампы подсветки панели управления кондиционером, положения переключателяя АКПП, прикуривателя и пепельницы, а также заодно регулировал ручник. Работа в принципе не сложная, но дабы не сломать какую пластмаску или не проделывать лишних операций, лучше иметь такую мини инструкцию.

Советую, как и я менять все лампочки сразу, т.*к. стоят они копейки (у нас 13 рублей за штуку), а лишний раз разбирать консоль до добра не доведет, не смотря на качество Тойотовской пластмассы.

Итак начнем:

1. Переводим переключатель режимов рабботы АКПП в положение N (шаг не обязательный, но так в дальнейшем будет удобней).

2. Вытаскиваем прикуриватель и пепельницу(во избежание потери откручиваемых/снимаемых винтиков, шурупов и т.*п., я их складывал в пепельницу).

3. Головкой на 10 откручиваем два болта внутри ящечка подлокотника (фото не стал делать, т.*к. их там всего два и ни с чем не перепутаешь).

4. Снимаем панельку вокруг переключателя АКПП, на которой располагаются прикуриватель, кнопки управления «очкогрейкой» и т.*п. Закреплена она на защелках и удобнее всего ее снимать поддев руками со стороны проема, освободившегося после извлечения пепельницы.

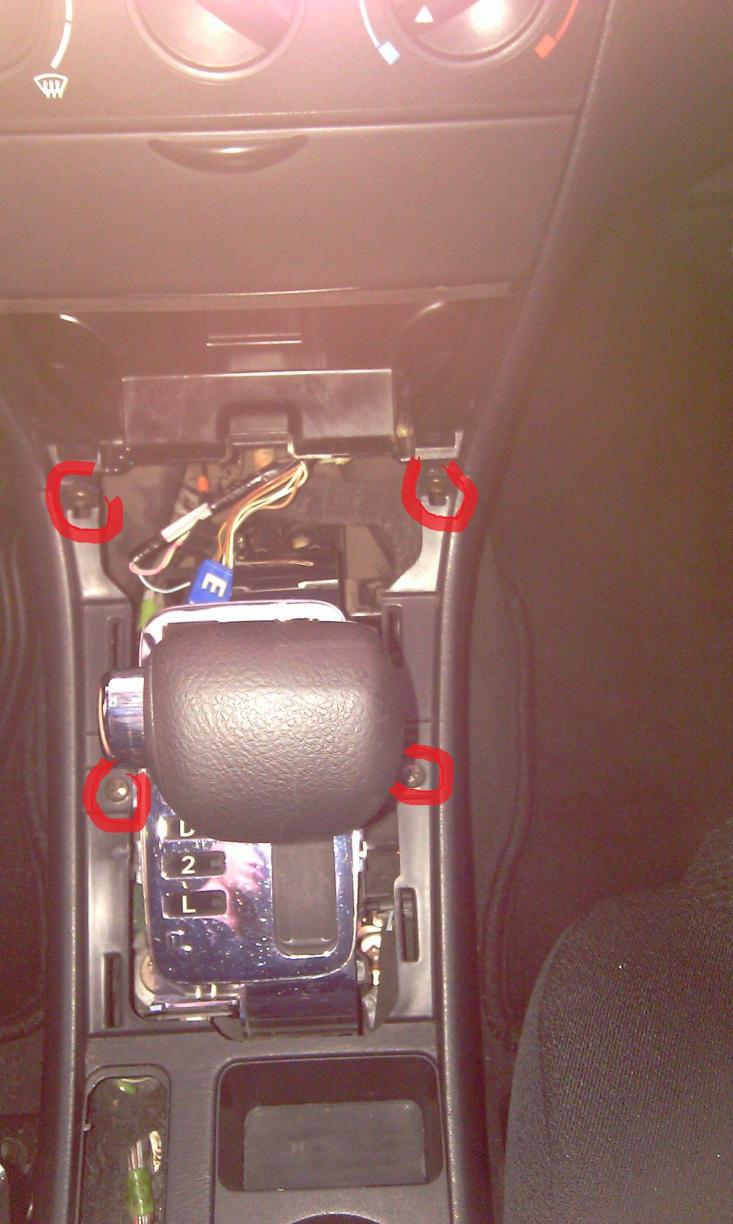

5. Нашему взору открываются 4 шурупа, которые мы и откручиваем крестовой отверткой.


6. Выщелкиваем заглушку щели ручника.

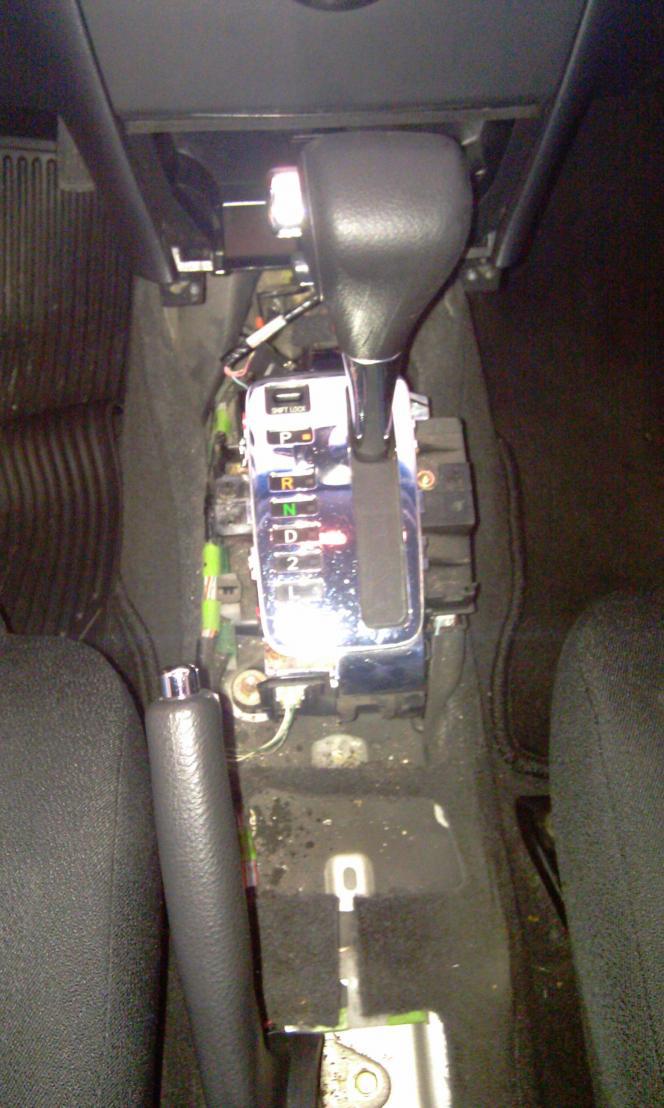

7. Снимаем бороду с подлокотником, для чего сначала подаем их к кормовой части машины (спереди выйдут из пазов направляющие), а затем дело техники.

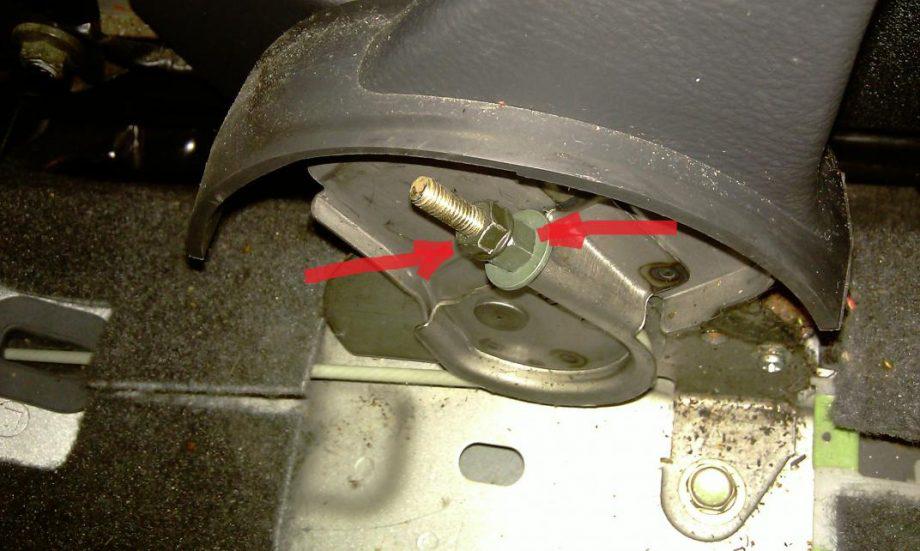

8. Регулируем ручник, для чего подкручиваем регулировочную гайку и контрогайку. При этом надо добиться того, чтобы количество щелчков составляло ~7 при нормальном усилии при поднятии ручника.

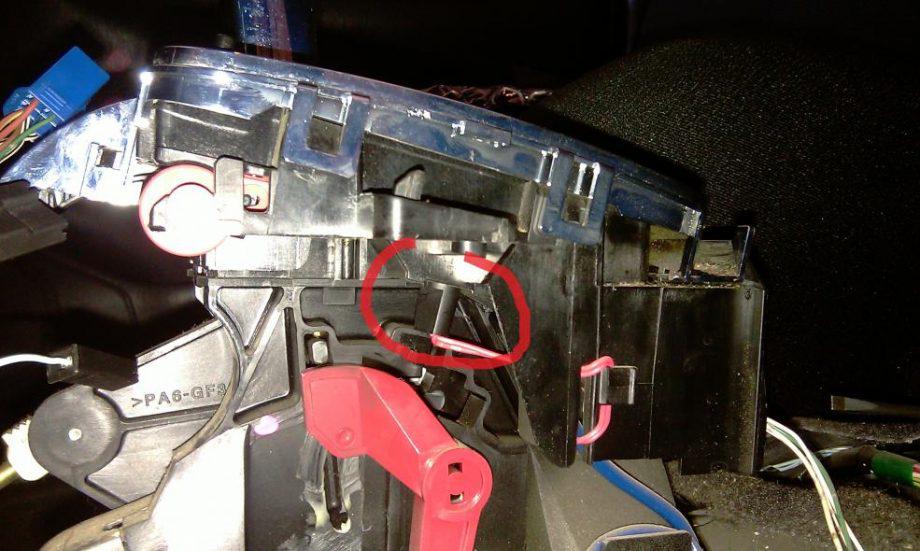

9. Меняем лампу подсветки переключателя АКПП.

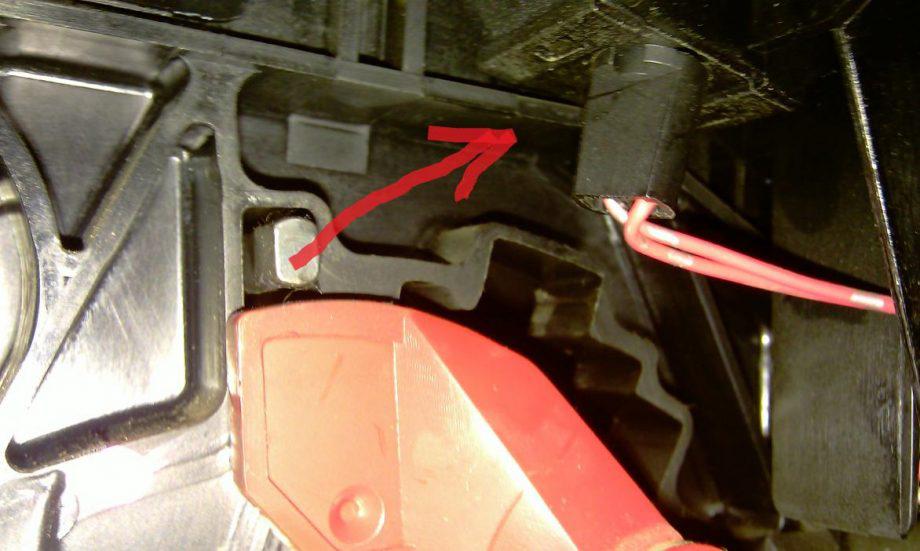

10. Меняем лампу подсветки прикуривателя (для удобства лучше выщелкнуть прикуриватель из панельки).
11. Снимаем центральную «крутилку» (переключател скорости вращения вентилятора) и откручиваем прятавшийся за ней шуруп.


12. Выщелкиваем центральную консоль. Держится она на 4 защелках. Движения смелые, но аккуратные, дабы не повредить облицовку вокруг.

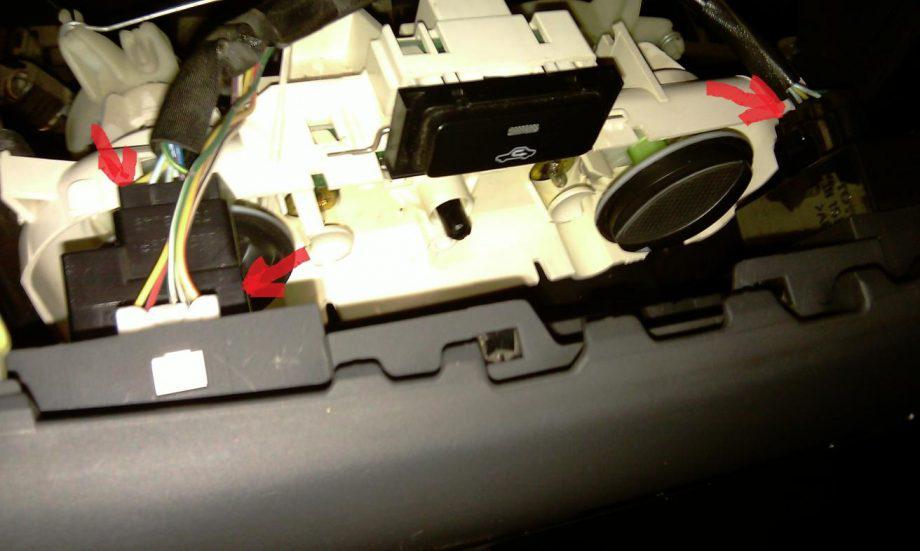

13. Отключаем 3 штекера (либо 4, если стоят часы) и вытаскиваем цоколь лампы подсветки пепельницы.

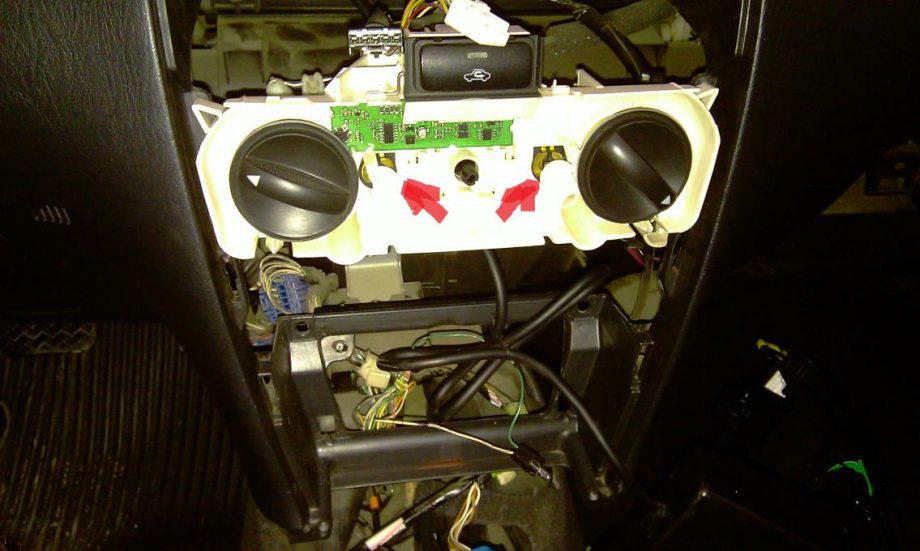

14. Вот мы и получили доступ к самым дальним лампам — 2-м лампам подсветки панели управления кондиционером.

15. Собираем все в обратном порядке. Не забываем про подключение штекеров. Также помним про то, что у «бороды» есть направляющие спереди.
16. ГОТОВО!

PS: Просьба не бить по голове за излишнюю подробность. Возможно Вам что-то покажется «само собой разумеющимся», а кому-то очень даже не лишним. Уровни воссоединения с машиной у всех разные.
