Расположение реле и предохранителей ВАЗ-2110 в монтажном блоке
Основные предохранители и реле на автомобиле ВАЗ-2110, 21102, 21103, 2112 расположены с левой стороны от руля, чуть ниже. На рисунке представлены обозначения на монтажном блоке предохранителей.

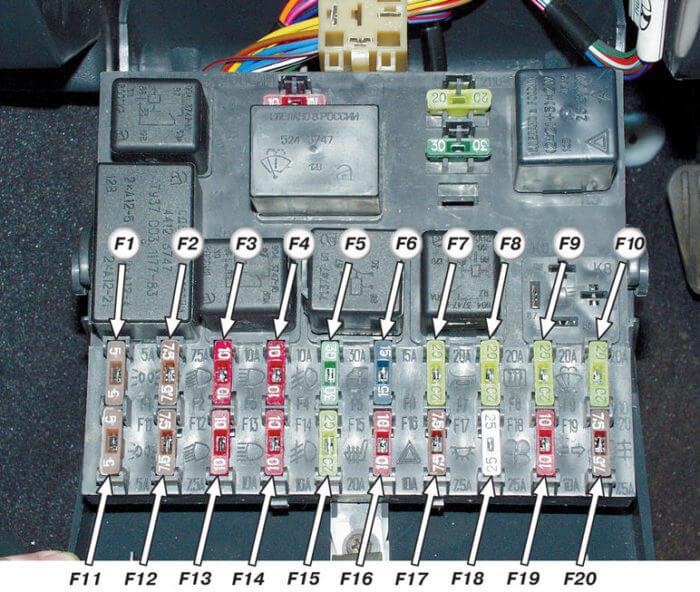

Расположение реле и предохранителей в монтажном блоке
Описание реле:
- К1 – реле контроля исправности ламп;
- К2 – реле очистителя ветрового стекла;
- K3 – реле-прерыватель указателей поворота и аварийной сигнализации;
- К4 – реле включения ближнего света фар;
- К5– реле включения дальнего света фар;
- К6 – дополнительное реле;
- К7 – реле включения обогрева заднего стекла;
- K8 – резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается);
F1–F20 – плавкие предохранители — практически все цепи автомобиля защищены плавкими предохранителями расчитанными на различный номинальный ток. Исключения составляют следующие цепи: цепь заряда аккумуляторной батареи, цепь генератора(кроме обмотки возбуждения), зажигание и пуск двигателя.
Для поиска неисправного предохранителя следует пользоваться таблицей цепей, защищенных плавкими предохранителями. Перед этим необходимо найти причину сгоревшего предохранителя, устранить ее и только после этого поставить новый плавкий предохранитель.
В таблице представлены цепи, которые защищает каждый их предохранителей, но на каждой модели некоторые из них могут отсутствовать ввиду отсутствия тех или иных устройств (электро-стеклоподъемники, приводы замков и т.д.)
Внимание! Запрещается заменять плавкие предохранители на перемычки. Это может привести к выходу из строя различных устройств.

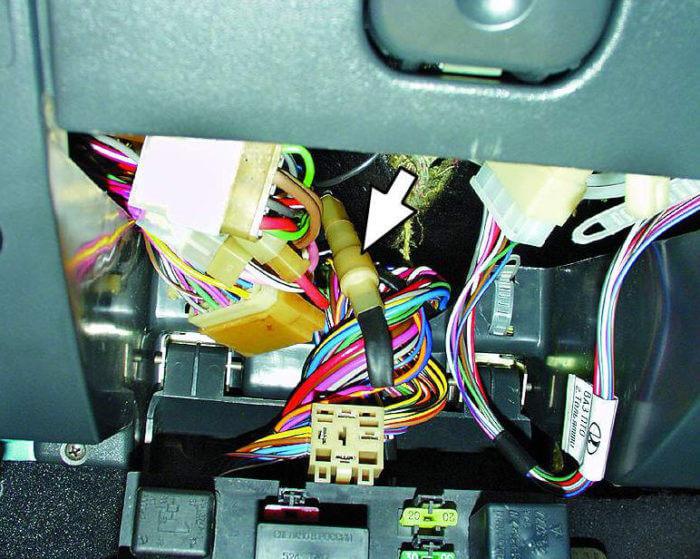

Большинство предохранителей и вспомогательных реле находится в отдельном монтажном блоке, встроенном в панель приборов с левой стороны от рулевой колонки. Условные номера штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов указаны на рисунке выше. Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов.
Таблица цепей, защищенных плавкими предохранителями на ваз 2110
| Номер предох- ранителя | Сила тока, А | Цепи, которые защищает предохранитель |
|---|---|---|
| F1 | 5 | Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта |
| F2 | 7,5 | Левая фара (ближний свет) |
| F3 | 10 | Левая фара (дальний свет) |
| F4 | 10 | Правая противотуманная фара |
| F5 | 30 | Электродвигатели стеклоподъемников дверей |
| F6 | 15 | Переносная лампа |
| F7 | 20 | Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал |
| F8 | 20 | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла |
| F9 | 20 | Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла |
| F10 | 20 | Резервный |
| F11 | 5 | Лампы габаритного света правого борта |
| F12 | 7,5 | Правая фара (ближний свет) |
| F13 | 10 | Правая фара (дальний свет). Контрольная лампа включения дальнего света. |
| F14 | 10 | Левая противотуманная фара |
| F15 | 20 | Электрообогрев сидений. Блокировка замка багажника |
| F16 | 10 | Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
| F17 | 7,5 | Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер) |
| F18 | 25 | Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель |
| F19 | 10 | Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер) |
| F20 | 7,5 | Лампы задних противотуманных фонарей |
Дополнительные предохранители и реле (система впрыска топлива)

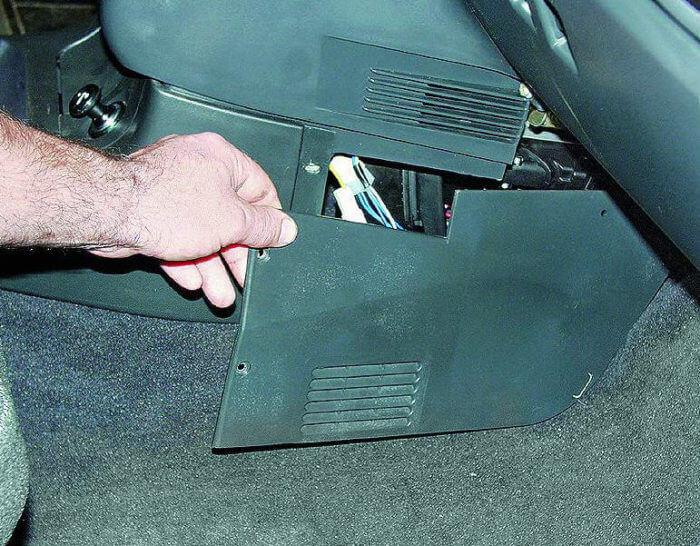

Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов:
Цепи, защищаемые дополнительными предохранителями (все предохранители на 15 А) на ВАЗ-2110:

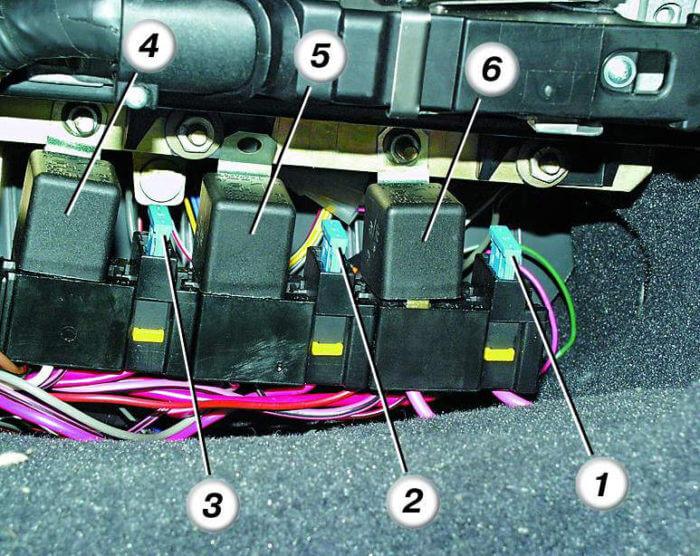

Дополнительные предохранители: 1 – модуль зажигания, контроллер; 2 – клапан продувки адсорбера, датчик скорости автомобиля, датчик кислорода (подогрева), датчик расхода воздуха; 3 – реле топливного насоса, топливный насос, форсунки.
Дополнительные реле: 4 – реле электровентилятора; 5 – реле электробензонасоса; 6 – главное реле (реле зажигания).

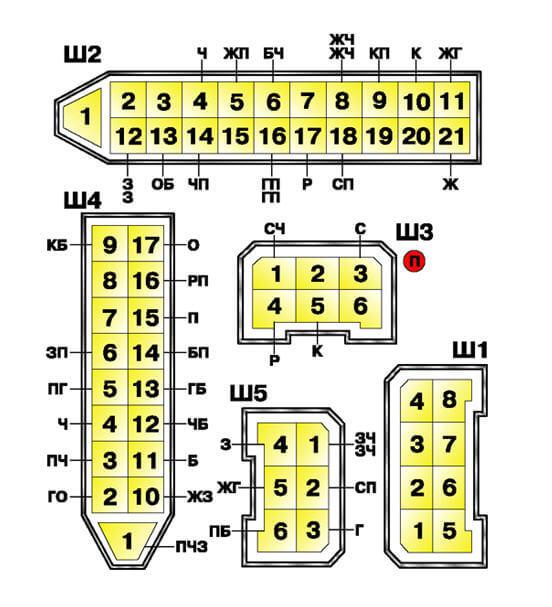

Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов:

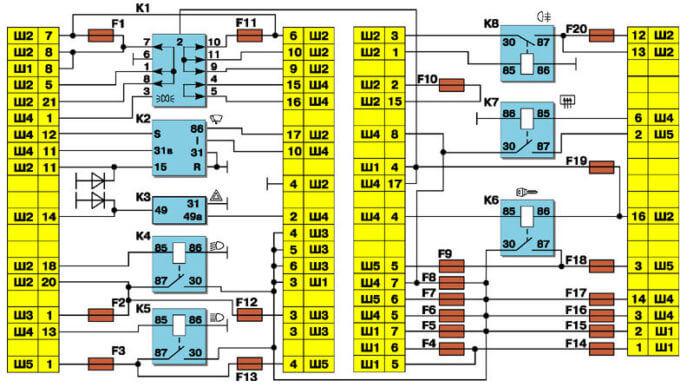

Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера):
- К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле);
- К2 – реле очистителя ветрового стекла;
- К3 – реле-прерыватель указателей поворота и аварийной сигнализации;
- К4 – реле включения ближнего света фар;
- К5 – реле включения дальнего света фар;
- К6 – дополнительное реле;
- К7 – реле включения обогрева заднего стекла;
- К8 – резервное реле (на автомобилях семейства ВАЗ- 2110 не устанавливается).
